Дефекты ЖБИ: какие можно принять, а какие означают брак
22.09.2026
Трещина на фундаментном блоке или раковина на боковой грани кольца — не косметический изъян. Это сигнал о том, что пошло не так на одном из этапов: на заводе, при перевозке, во время укладки или в период твердения. Часть отклонений безопасна и вписывается в допуски стандарта. Другие годами тихо снижают несущую способность конструкции. Беда в том, что внешне они выглядят почти одинаково.
Разберем основные виды дефектов ЖБИ и бетонных конструкций: откуда они берутся, как отличить допустимое отклонение от брака и в каких случаях изделие вообще нельзя выпускать на объект. Ориентиры — ГОСТ 13015-2012 и практика отделов технического контроля заводов.
Классификация: происхождение и критичность
Чтобы оценить отклонение от нормы, нужно ответить на два вопроса: где оно возникло и насколько опасно.
По происхождению повреждения делятся на три группы.
- Производственные появляются на заводе: лишняя вода в смеси, недостаточное уплотнение, ранняя распалубка.
- Транспортно-монтажные — следствие небрежной строповки, ударов при разгрузке, установки с отступлением от проекта.
- Эксплуатационные возникают уже в составе конструкции: от перегрузок, промерзания, агрессивных сред.
По критичности ГОСТ 13015-2012 выделяет три категории.
- Малозначительные не влияют на прочность и долговечность, устраняются отделкой.
- Значительные снижают эксплуатационные свойства, но ремонтопригодны.
- Критические означают отбраковку: такие изделия не отгружают на объект и не монтируют в конструкцию.
Тот же стандарт задает категории поверхностей и численные допуски: ширину и глубину сколов ребер, ширину раскрытия трещин, отклонения от размеров. Это и есть граница между «можно принять» и «брак», которую мы проведем в каждом следующем разделе.
На практике чаще всего встречаются пять групп дефектов: трещины; пустоты и раковины; повреждения поверхности и геометрии; коррозия арматуры; высолы. Разберем их по очереди — с причинами, признаками и итоговым вердиктом.
Трещины — главный враг монолита

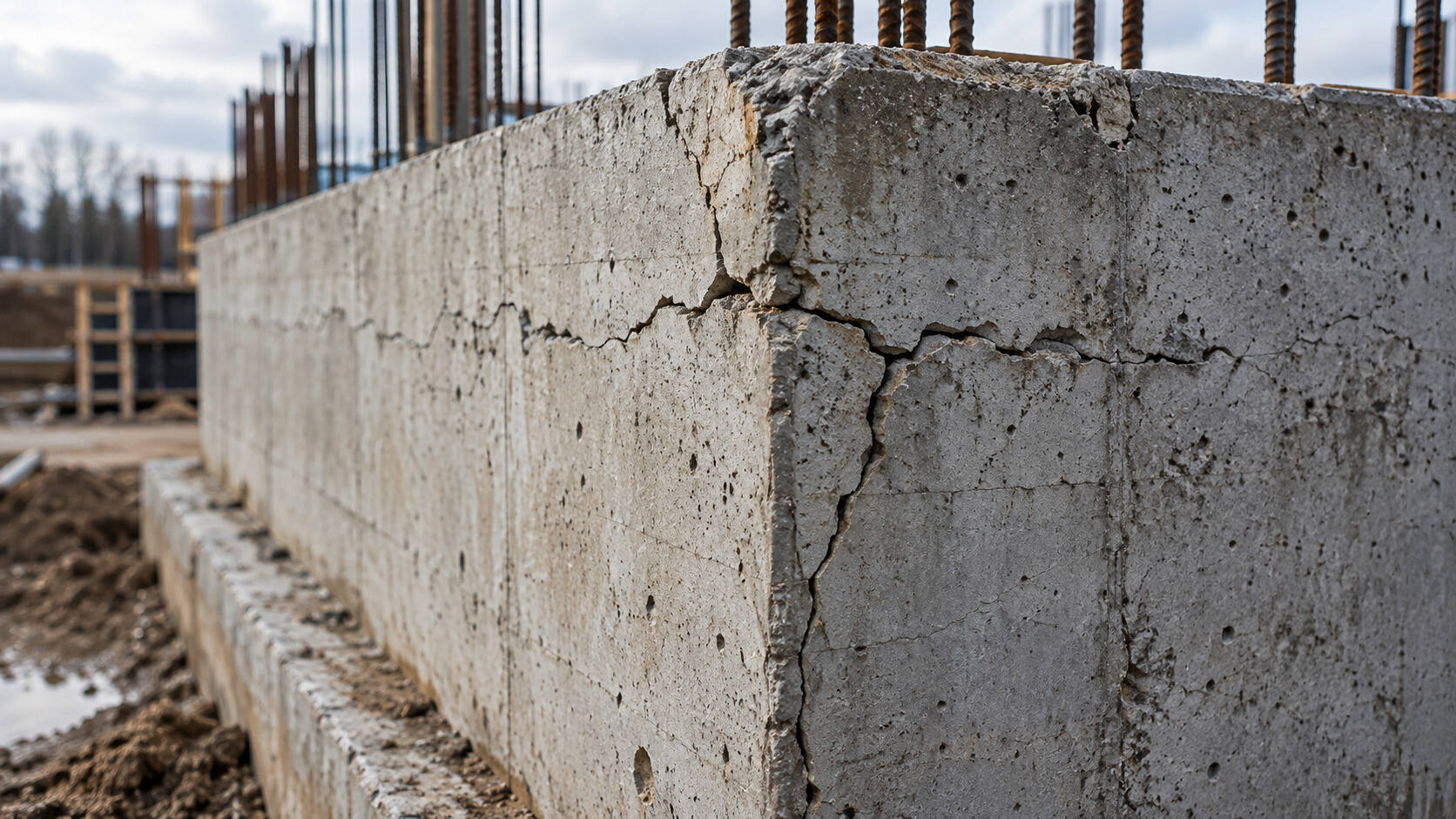

Трещина на поверхности бетона — самый распространенный и самый тревожный сигнал. Она может быть тонкой нитью, почти незаметной глазу, или зияющим разломом, но за каждой стоит физический процесс, который уже произошел внутри материала.
Усадочные трещины появляются еще в пластичном состоянии смеси или в первые недели твердения. Причина — быстрое испарение влаги с поверхности, когда верхний слой сжимается, а внутренний остается влажным и не меняет объем. Возникает натяжение, материал разрывается. Такие повреждения типичны для плит, перекрытий, открытых площадок, залитых в жару без укрытия и регулярного увлажнения. Поверхностные волосяные трещины шириной до 0,1 мм часто остаются в пределах допусков, но их нельзя игнорировать: через них влага добирается до арматуры.
Температурные разрывы возникают при резком перепаде тепла внутри конструкции и на ее поверхности. Массивный фундамент нагревается от экзотермической реакции цемента, а наружные слои остывают на воздухе или от полива холодной водой. Градиент температур создает внутренние напряжения, которые раскалывают бетон. Характерный признак — крупные, часто сквозные трещины, идущие по всей высоте или длине элемента.
Силовые повреждения — следствие перегрузок. Ранняя нагрузка на свежезалитую плиту, преждевременный демонтаж опалубки, проектная ошибка с заниженным сечением арматуры, неравномерная осадка основания — каждая из этих причин оставляет свой «почерк». Такие трещины обычно ориентированы перпендикулярно направлению главной нагрузки и часто идут в зоне максимального изгибающего момента.
Морозные разрушения характерны для водонасыщенного бетона, оставленного без защиты на зиму. Вода в порах замерзает, увеличивается в объеме на 9% и разрывает структуру изнутри. Результат — сетка мелких трещин, шелушение поверхности, потеря прочности.
Когда бить тревогу:
- Ширина раскрытия превышает 0,3 мм для железобетона и 0,2 мм для предварительно напряженных конструкций.
- Трещина сквозная, идет через всю толщу элемента.
- Повреждение развивается во времени: установленные маяки расходятся.
- Трещина проходит через зону опирания или соединения элементов.
Критерии приемки
Можно принять: поверхностные волосяные трещины шириной до 0,1-0,2 мм, не развивающиеся во времени, расположенные вне зон максимальных напряжений. Их заделывают ремонтными составами или гидрофобизаторами.
Брак и отбраковка: сквозные и силовые трещины любой ширины, морозные разрушения с потерей несущей способности, повреждения в зоне опирания и анкерных креплений. Изделие либо не выпускают с завода, либо демонтируют с объекта.
Пустоты, раковины и расслоение смеси
Если трещину видно сразу, то внутренние полости обнаруживаются позже — при сверлении, отборе кернов или уже под нагрузкой. Причина этой группы дефектов лежит на этапе уплотнения и однородности массы.

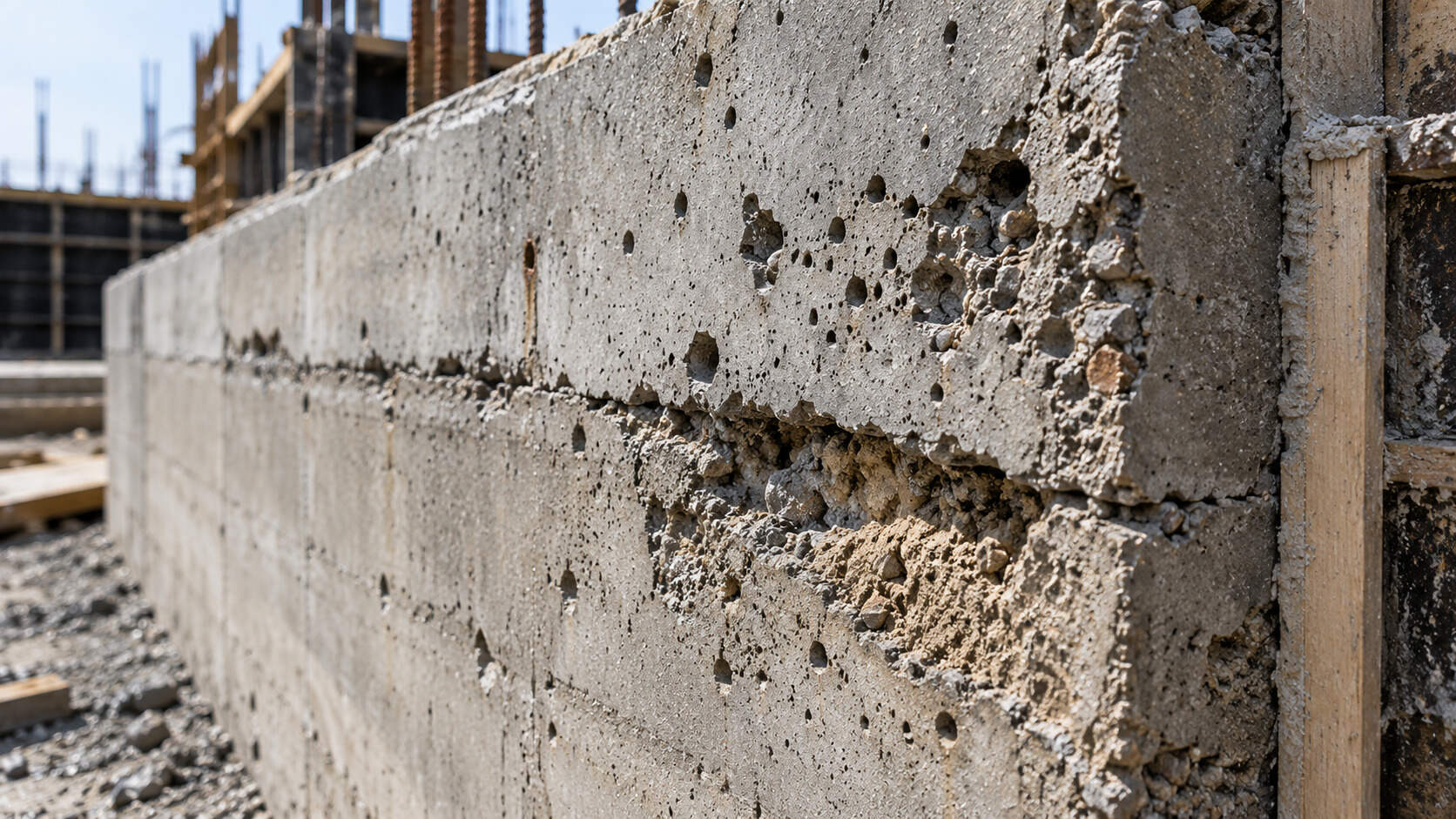

Недостаточное уплотнение. Вибратор не прошел все зоны, слой оказался слишком толстым, бригада спешила. Воздух остается запертым в толще и образует полости. Внешне это проявляется сотовой поверхностью: заполнитель виден, не покрыт раствором.
Чрезмерное вибрирование. Ошибка с обратным знаком. От длительной вибрации масса расслаивается: тяжелый щебень оседает, цементное молоко поднимается вверх. Вместо монолита получается «слоеный пирог» с ослабленными границами между пластами.
Расслоение при транспортировке и выгрузке. Падение смеси с высоты более 1-1,5 м, долгая дорога без вращения барабана миксера — и компоненты разделяются еще до попадания в опалубку.
Утечка цементного раствора через щели опалубки. Жидкая фракция смеси вытекает наружу, а крупный заполнитель остается без вяжущего. Формируются песчаные карманы — светлые участки, где цементного камня практически нет.
Чем опасны
Полости уменьшают рабочее сечение бетона, снижают прочность и морозостойкость, становятся каналами для влаги к арматуре, то есть запускают коррозию изнутри.
Критерии приемки
Можно принять: единичные поверхностные раковины и соты размером в пределах допуска для соответствующей категории поверхности по ГОСТ 13015-2012. Их заполняют ремонтным составом с последующей отделкой и, при необходимости, гидрофобизацией.
Брак: обширные соты, сквозные полости, песчаные карманы в несущих зонах, расслоение с «пирогом» по сечению. Такой элемент не обеспечивает проектную несущую способность, а ремонт на объекте ее не восстанавливает.
Поверхность и геометрия: сколы, высолы и искривления
Даже если монолит внутри плотный, внешние повреждения портят товарный вид и усложняют монтаж. Эти дефекты чаще возникают не при формовке, а на этапах распалубки, складирования и перевозки.

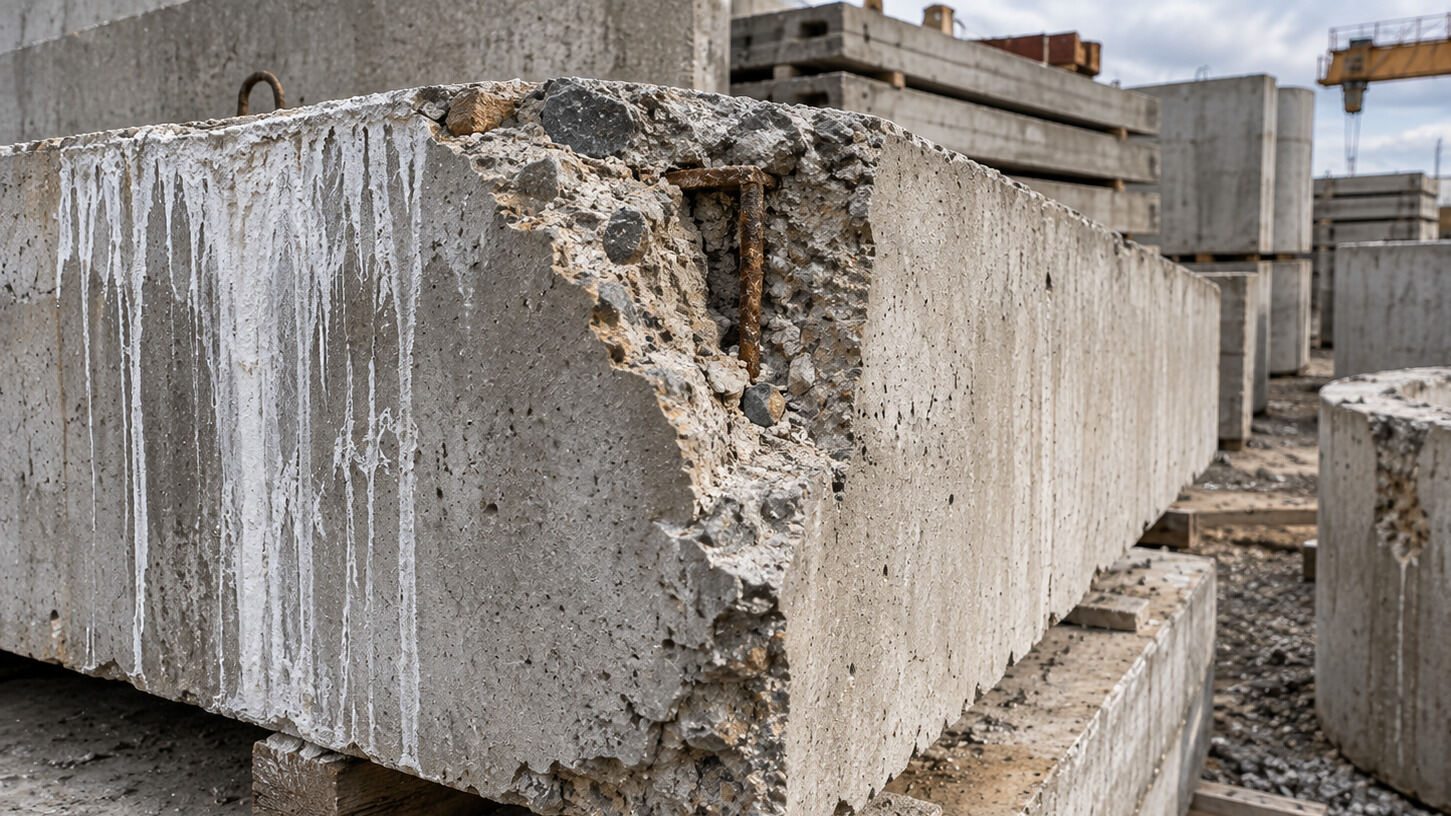

Сколы ребер и углов. Самое уязвимое место ЖБИ. Причины: отсутствие фасок на опалубке, ранняя распалубка, небрежная строповка, удары при разгрузке. Мелкие сколы заделываются раствором, но глубокие повреждения на торцах плит или стыках колец нарушают герметичность конструкции.
Отслоения и «песчаная корка». Если поверхность осыпается песком или обнажается щебень, это признак расслоения смеси у борта формы. Виноваты плохая смазка для опалубки, загрязненные металлоформы или утечка цементного молока через щели.
Высолы. Белесые солевые разводы. Вода просачивается через поры, растворяет свободную известь и выносит ее наружу. Сами по себе высолы — косметический дефект, но они сигнализируют о высокой водопроницаемости бетона.
Искривления. Блоки с «винтом», кольца с овальностью, плиты с разной длиной диагоналей. Причины: деформация самой металлоформы, неравномерный прогрев при тепловлажностной обработке, хранение на мягком грунте без деревянных прокладок.
Критерии приемки
Можно принять: сколы ребер в пределах допусков ГОСТ 13015-2012, поверхностные высолы, незначительные шероховатости. Они не влияют на несущую способность и скрываются при монтаже или последующей отделке.
Брак: сколы с обнажением рабочей арматуры, отклонения размеров, превышающие монтажные допуски (элемент физически не встанет в проектное положение), овальность колец, из-за которой невозможно загерметизировать швы.
Коррозия арматуры и защитного слоя
Самый опасный и при этом наименее заметный на первый взгляд дефект. Изделие может выглядеть целостным, но внутри сталь уже теряет несущую способность. Защитный слой бетона (обычно 20-40 мм) изолирует арматуру от влаги, кислорода и агрессивных сред. Если на производстве не установили дистанцирующие фиксаторы или каркас сместился при транспортировке, металл оказывается в зоне риска.

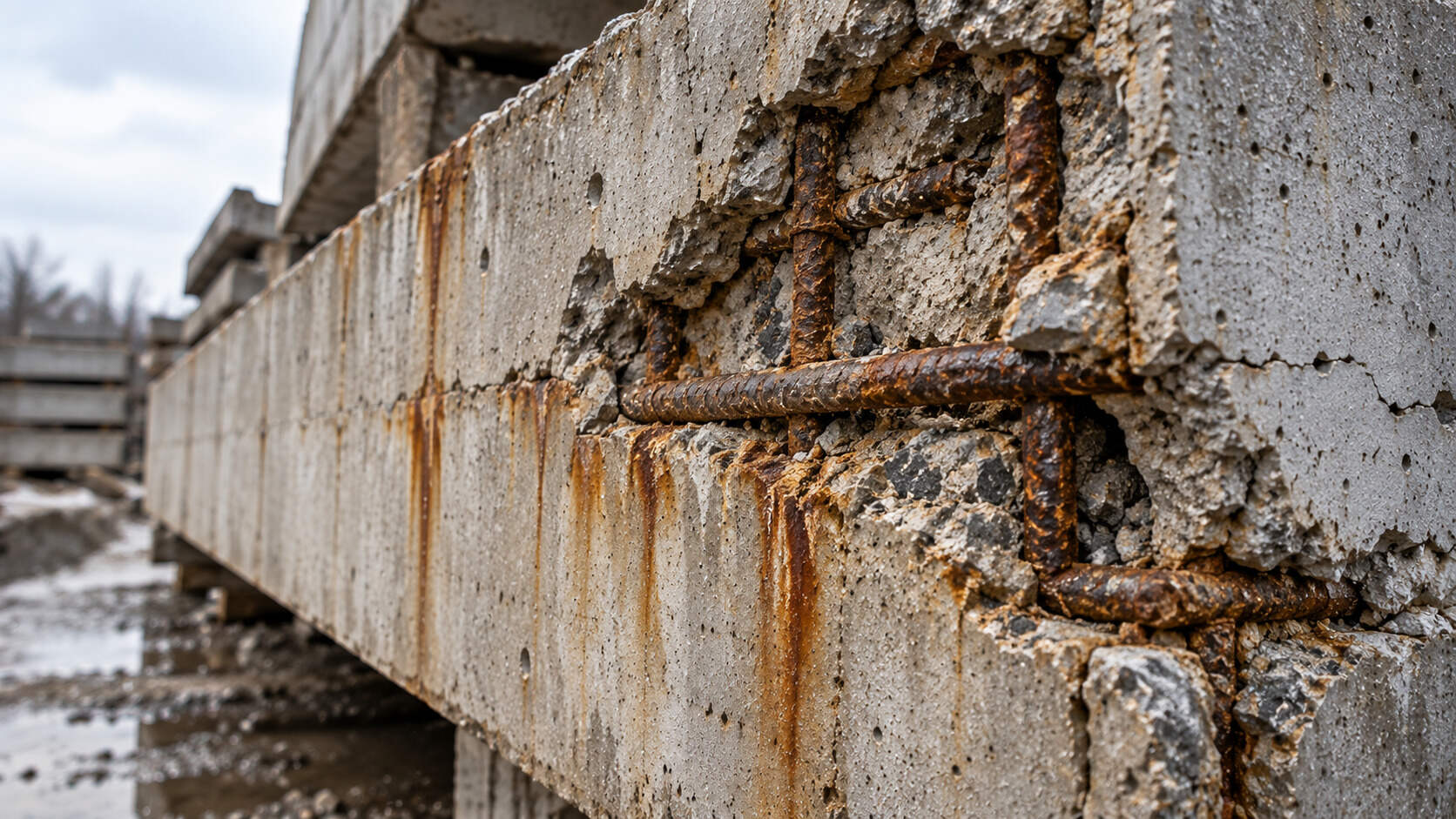

Ржавые подтеки на поверхности — уже запоздалый симптом. К моменту их появления процесс идет изнутри. Оксид железа занимает больший объем, чем исходный металл, поэтому ржавчина буквально распирает бетон: появляются отслоения, трещины вдоль стержней, уменьшается рабочее сечение несущего элемента. В сибирских условиях разрушение ускоряют карбонизация бетона, противогололедные реагенты с хлоридами и частые переходы температуры через ноль.
Критерии приемки
Можно принять: поверхностные ржавые следы без сколов и трещин. Их зачищают, обрабатывают ингибитором коррозии и закрывают ремонтным составом. Незначительное уменьшение защитного слоя в пределах допуска, если сталь не обнажена.
Брак: открытая рабочая арматура, отслоение защитного слоя, трещины вдоль стержней, следы ржавчины в растянутых зонах и на предварительно напряженных конструкциях. Такие изделия не восстанавливают проектную долговечность, их заменяют.
Как выявить и оценить дефект
Многие дефекты видны уже на приемке — главное не ограничиваться беглым взглядом. Осмотр ведут по принципу «от простого к сложному»: сначала визуально, затем с измерениями, а при сомнениях подключают инструментальные методы.
Начните с документов. У партии должен быть паспорт качества: марка бетона, морозостойкость, дата изготовления, результаты испытаний. Если паспорта нет или его данные расходятся с маркировкой на изделии — это уже повод насторожиться еще до внешнего осмотра.
Визуальный осмотр. ЖБИ рассматривают при дневном свете или хорошем освещении со всех сторон. На что обращать внимание: целостность поверхности, равномерность цвета, раковины и обнажившийся заполнитель, ржавые подтеки, геометрия ребер. Изделие стоит обвести взглядом по периметру или повернуть: изъяны часто прячутся на стороне, которая при хранении лежала на земле или прилегала к борту формы.
Измерения. Для оценки сколов и отклонений размеров достаточно линейки и штангенциркуля. Трещины измеряют трещиномером — шаблоном с рисками разной ширины — либо лупой со шкалой. Полученное значение сравнивают с допустимой шириной раскрытия по стандарту.
Маяки на трещинах. Если важно понять, развивается ли трещина, поперек нее ставят гипсовый или алебастровый маяк либо наклеивают бумажную полоску с датой. Через 2-4 недели смотрят: маяк лопнул или полоска порвалась — трещина «живая», и такое изделие переводят в разряд брака.
Инструментальные методы. Когда визуального контроля недостаточно, применяют неразрушающий контроль:
- склерометр — оценивает прочность поверхности по отскоку бойка;
- ультразвуковой прибор — выявляет внутренние пустоты, расслоения и глубину трещин;
- ударно-импульсный прибор — проверяет однородность и целостность сечения.
Если спор касается прочности всей партии, из изделия высверливают керны и испытывают их в лаборатории на сжатие. Это уже разрушающий контроль, к которому прибегают, когда другие способы не дают однозначного ответа.
дефект легче предупредить, чем исправить
Каждое повреждение на поверхности ЖБИ — это след конкретной ошибки: лишней воды в смеси, спешки при уплотнении, ранней распалубки, небрежной строповки или отсутствия ухода в первые дни твердения. Устранив причину на этапе выбора материалов, производителя и организации работ, заказчик избавляет себя от большинства описанных проблем.
На заводе «Бетон38» контроль идет на каждом переделе: входная проверка сырья, лабораторные испытания каждой партии бетона, осмотр готовой продукции перед отгрузкой. Поэтому с завода выходят изделия, у которых допустимые отклонения остаются в пределах ГОСТ, а критические дефекты исключены самой технологией.
